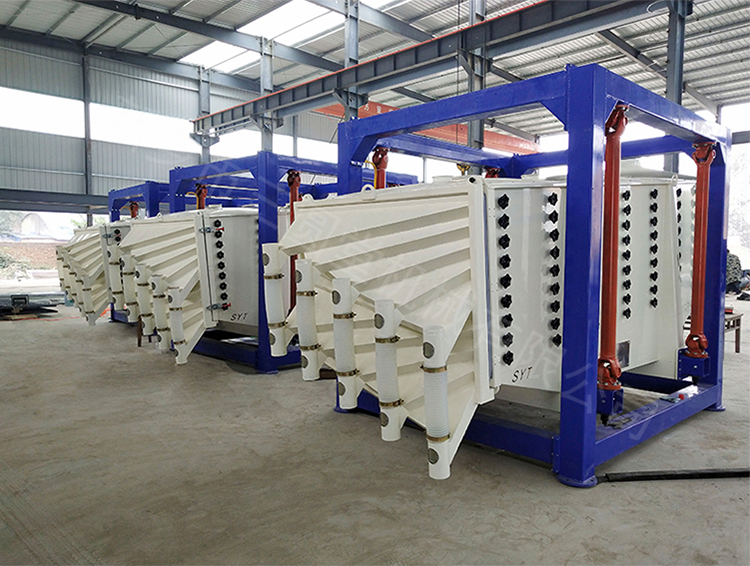

多功能摇摆振动筛

新乡市三圆堂机械有限公司方形摇摆筛是针对单纯追求筛分精度会牲产量为代价，而追求大产量又会使得精度下降的这一问题设计出的高精度大产量筛分设备，广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。 通过方型精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到******筛分之目的。

产品特点

1、高达5倍的单位面积产出

2、******到6级分离，筛分效、率高达90%-99%；

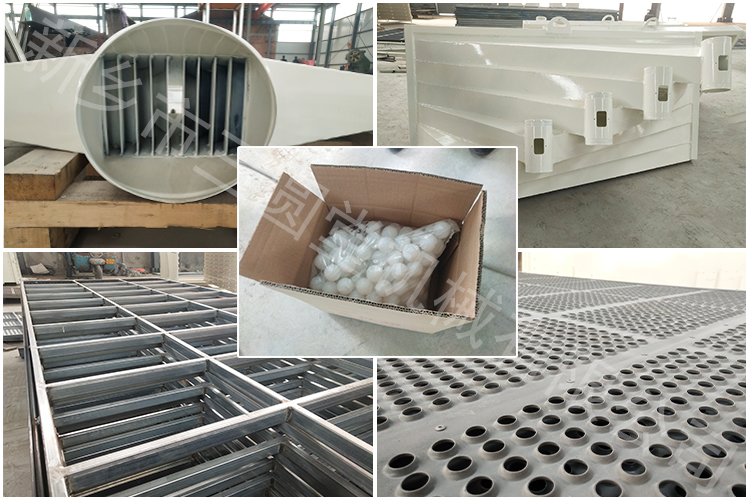

3、使用硅橡胶球、超声波等******清网装置系统，筛孔不会堵塞。密闭除尘、操作安全；

4、加速度比振动筛低4-5倍，筛分零件寿命提高而维护减少；

5、噪音低<75分贝。优化重理均衡，地基动态负荷低

适用范围

化工行业：树脂粉、颜料、洗衣粉、油漆、纯碱、柠檬粉。

磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒等。

食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁等。

造纸行业：涂布涂料、白土泥浆、黑百液、造纸液、废水回收等。

冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

制药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。

环境保护：垃圾、人畜屎尿、废油、食品废水、废水加工等。

工作原理

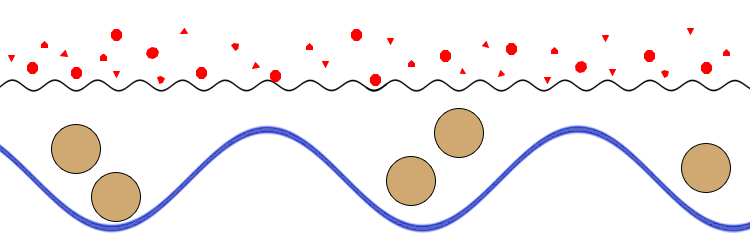

多功能方形摇摆筛主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量大，筛分精度高，筛分机对物料自身结构破坏性小。倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，然后在出料端变成近似往复直线运动。 物料由进料口缓冲匀流后进入 一层筛面除去大颗粒,其余的物料穿过一层筛面后,进入二筛面筛去不合格小颗粒或粉末,合格成品经筛面从出料口排出。

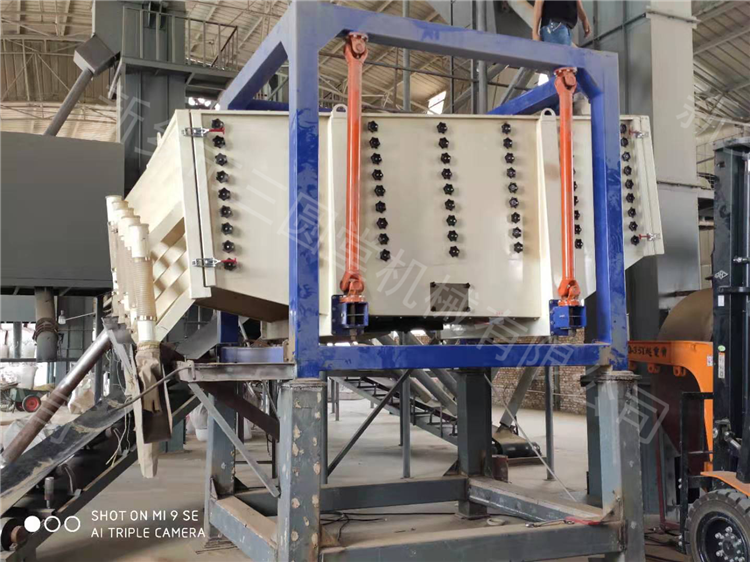

生产实例

技术参数
