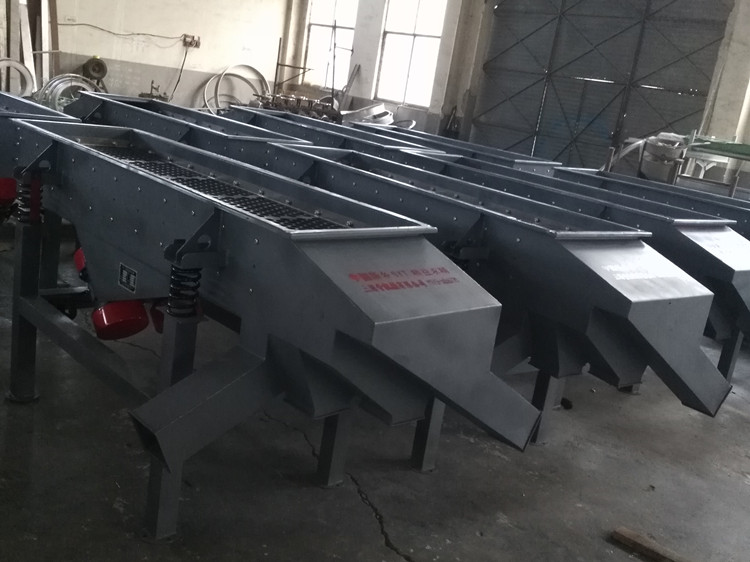

下震式直线振动筛

产品简介

SYZ系列直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的******排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散的特点，自动排料，更适合于流水线作业。

应用范围

广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

适用物料

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等。

产品特点

物料在筛网上行程长，筛分精度高、处理量大，在筛分的同时，对物料做了长距离输送。可根据物料的颗粒、透网概率、生产率改变筛面倾角。可根据生产现场设计不同形状及结构。如：上振式、下振式、恻振式。

1.分率高

直线振动筛（直线筛）具有稳定可靠、消耗少，工作中其设备的筛分效率高等优点。

2.噪音低

直线振动筛采用了*********防噪音设备，其工作中噪音低，发的噪音完全符合国家控音标准。

3.振动稳定

直线振动筛采用了国内外******技术，加上几十年制造工艺，其工作中，振动非常稳定，无不良运转。

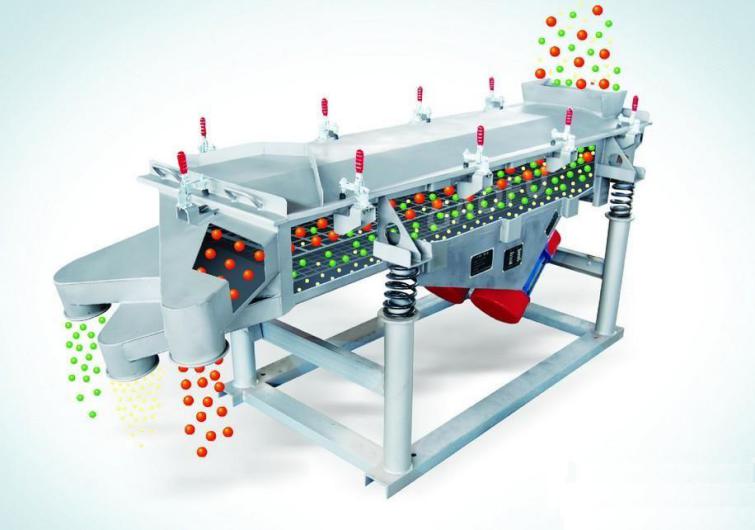

工作原理

直线振动筛借电机轴上下端所安装的重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数高达400目，可筛分出7种不同粒度的物料。

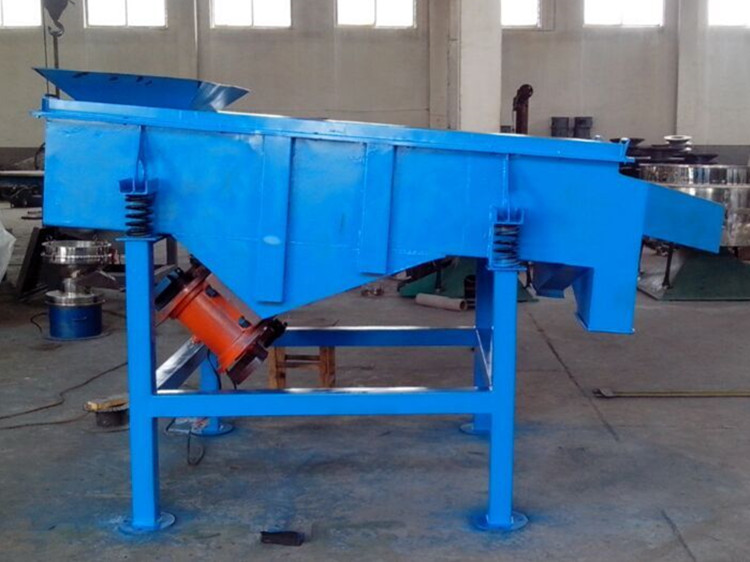

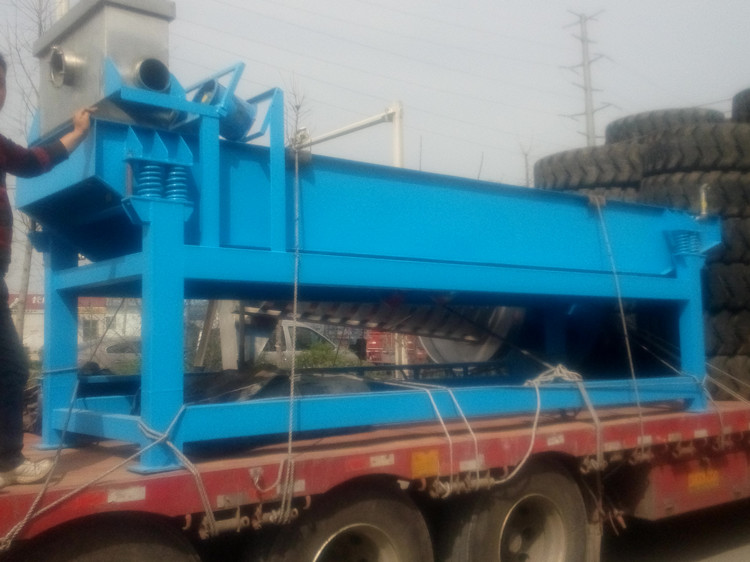

生产实例

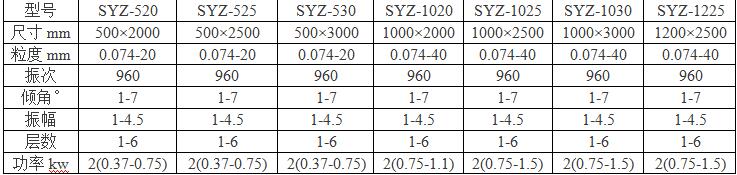

技术参数
