白砂糖方形摇摆筛

产品简介

白砂糖方形摇摆筛从筛机运行轨迹来看，属于非线性的惯性筛，特别适于细小颗粒和微细粉物料的分级处置。其筛面和筛框可用多种材料和一致技术加工制造，并可在多层叠加使用。摇摆筛为全封闭构造，基本不存在物料粉尘外溢，构成净化的景象，并可方便的加设干燥，冷却，除尘，清洗等辅助设施。

应用范围

通常适用于食品、水泥、化肥、造纸、化工、冶金、陶粒、有色金属、非有色金属、粮食、磨料或矿山等行业中。

适用物料

方形摇摆筛适用于各种与颗粒、粉粒有关行业的干、湿式筛分。

产品特点

一.相对处置量大、筛分效率高、摇摆筛筛分精度一般在95％以上。

二.选用低频率、小负荷工况、动力系统对配备及物料感染小。

三.配备相对体积小、重量轻、安装复杂、维修便利且动力消耗少、噪音污染小。

四.出料口可在360°圆周内任意调定、便利技术安排。

五.想象精致、结构共同、可以无效的提高配备使用寿命、降低运行及维修成本。

六.筛面可方便的加设清网装置，可有效处置筛面堵塞问题。

七.全封闭构造、且密封效果好、基本不存在物料粉尘污染景象。

八.可处置一般振动筛解决不了难筛分的物料，比如目数较的复杂堵网的物料。

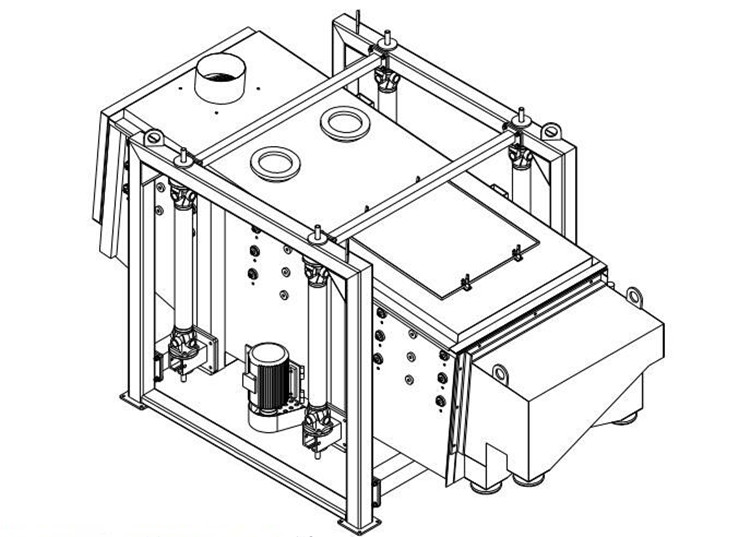

产品结构

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。

筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；

驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构******实用、性能稳定可靠、安装调试方便、制造费用低等优点。

工作原理

根据方形摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。回旋筛的工作原理为，筛机起动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

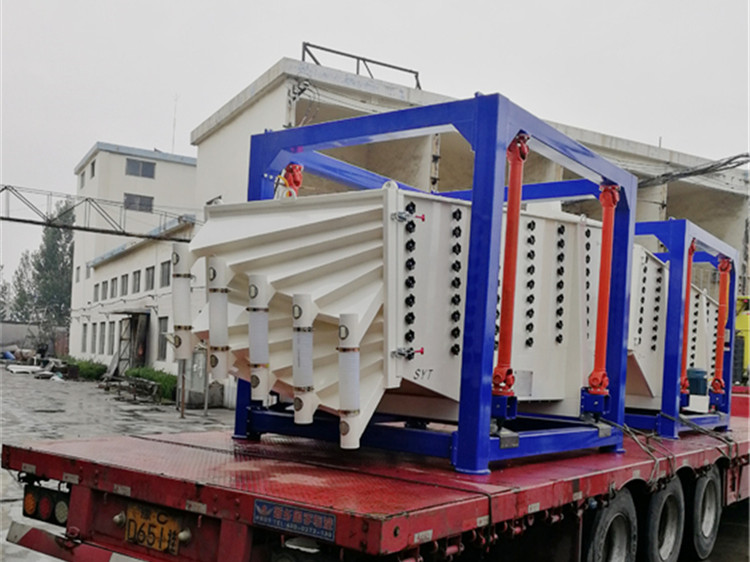

生产实例

技术参数
