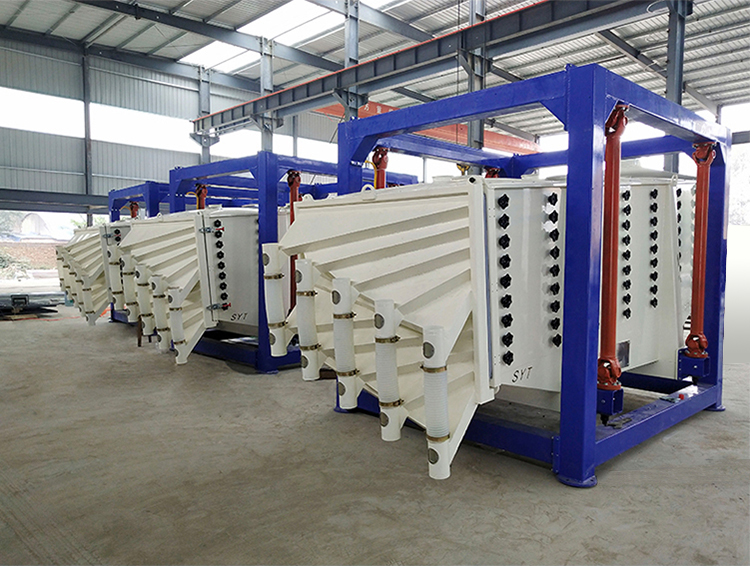

食品粉末方形摇摆筛

产品简介

新乡市三圆堂机械有限公司方形摇摆筛是针对单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降的这一问题设计出的高精度大产量筛分设备，广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。 通过方型精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到**筛分之目的.

应用范围

新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。

适用物料

无论什么形状的颗粒：球形、条索状、柱状、片状、多棱角等等都会显示性能.

产品特点

1、方形摇摆筛全封闭的结构,粉尘不飞扬,筛机振动小、噪音低，符合环境**要求。

2、物料在筛面上产生螺旋运动，与网面接触时间长而且物料始终在网面上滚动，不破坏物料的原有结构，透筛几率大筛分效果好，产量大，筛分精度高，适合多种物料的筛分和筛选。

3、配备自动张紧和自动清洁的筛网安装系统,使筛网利用率高、寿命长,换网结构简便快捷。

4、多层筛框设计机型供客户选择，还可以实现复合筛分，产量加倍。

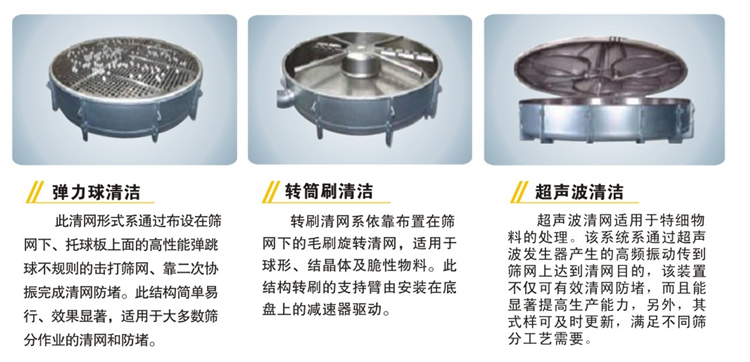

清网方式

弹力球清洁

此清网形式系通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防堵。此结构简单易行、************，适用于大多数筛分作业的清网和防堵。

转筒刷清洁

转刷清网系依靠布置在筛网下的毛刷转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

超声波清洁

超声波清网适用于特细物料的处理。该系统系通过超声波发生器产生的高频振动传到筛网上达到清网目的，该装置不仅可有效清网防堵，而且能显著提高生产能力，另外，其式样可及时更新，满足不同筛分工艺需要

工作原理

筛分方式：

1、回旋式筛分:两层同样孔径的筛网，让筛过一次的物料再次筛分，以达到筛分精度。

2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分，粗物料起到**的清洁网孔的作用。

3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上，使单台筛机的处理能力提高近一倍，一台筛机当两台用。

长处：

高达5倍的单位面积产出;准确到6级分离，筛分效率高达90%-99%;使用硅橡胶球、超声波等清网装置系统，筛孔不会堵塞。密闭除尘;加速度比振动筛低4-5倍，筛分零件寿命提高而维护减少;噪音低<75分贝。优化重理均衡，地基动态负荷低。

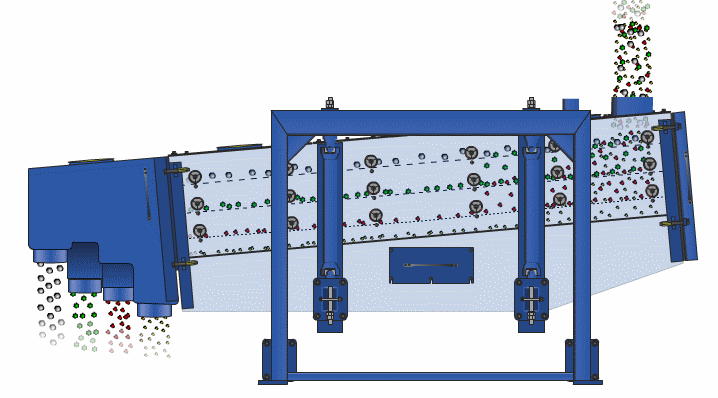

结构原理：

方形摇摆筛基本的**运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调。

每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

因此建立水平与抛掷三维翻滚运动。物料从中间到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到******处，******处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

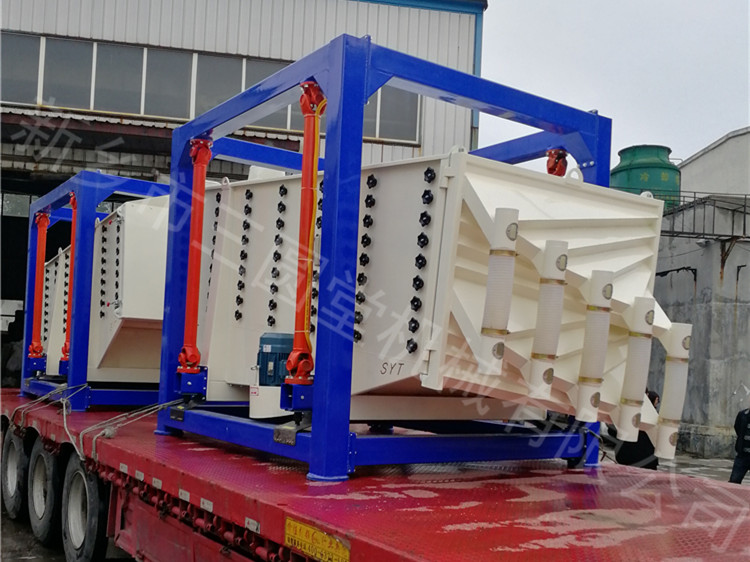

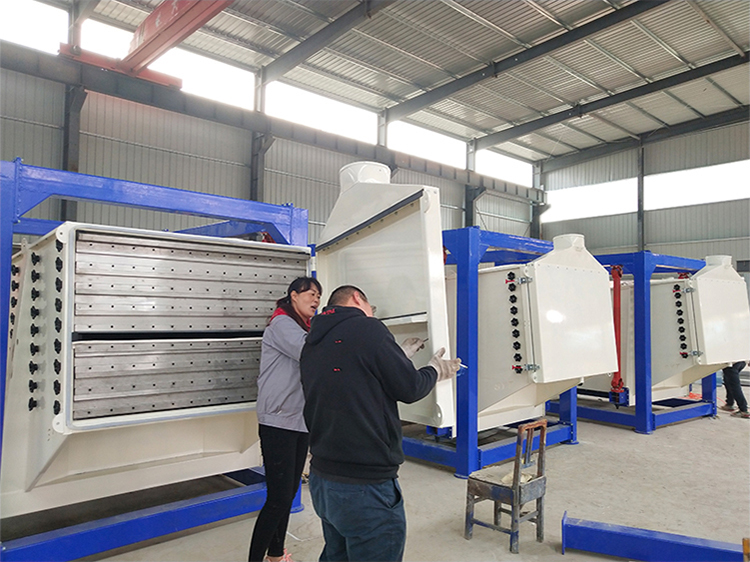

生产实例

技术参数
