化肥颗粒圆形摇摆筛

产品简介

圆形摇摆筛是一种多用途新型筛分设备，是为了满足大产量，高密度筛分的厂家而特殊设计的一种******筛分机，摇摆筛是目前有效的模拟人工筛分作业的矿用筛分设备，其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍，特别适合难以处理的物料，另外新乡市三圆堂系列摇摆筛有圆形摇摆筛与方形摇摆筛两种类型供用户选择，特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分，也可用于湿式筛分。

应用范围

广泛应用于化肥、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业。

适用物料

化肥颗粒、糖粉、淀粉、豆浆、奶粉、铁粉、合金粉、锌粉、颜料、洗衣粉、油漆、纯碱等物料

产品特点

1.噪音低，噪音可低至75dBa；

2.出料口可随意360度旋转，且拆装方便；

3.有效模仿人工筛分动作和过程，筛分精度高达90-95%；

4.低频率小负荷工作，筛网使用寿命长久，降低运行及维修成本；

5.与旋振筛、直线筛等传统筛分设备相比，单位面积处理量可达到高达5倍，特别适合难处理的物料。

6.可增设多种清网装置（如：弹跳球清洁网面，超声波技术清洁网面等），可有效解决筛面堵塞问题，确保筛分的连续性，全封闭结构，减少对环境的污染；

清网方式

弹力球清洁

此训网形式黑通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防此结构简单易行、************，适用于大多数筛分作业的清网和防堵。

转筒刷清洁

转刷清网系依靠布置在筛网下的毛刷转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

超声波清洁

超声波清网适用于特细物料的处理。该系统系通过超声波发生器产生的高频振动传到筛网上达到清网目的，该装置不仅可有效清网防堵，而且能显著提高生产能力，另外，其式样可及时更新，满足不同筛分工艺需要。

工作原理



圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。摇摆筛基本的回转运动与人工筛分相类似，摇摆筛接通电源后筛体启动，筛箱在振动装置的驱动下作近似圆周运动，此时筛箱带动整个筛面做周期性运动，筛面上的物料随着筛箱在筛网上做定向跳跃式运动，在此过程中，小于筛网孔径的物料落到筛网下层，从下出料口排出，大于筛网孔径的物料从上出料口排出，中间层则从中出料口排出，以此来完成整个筛分工作。

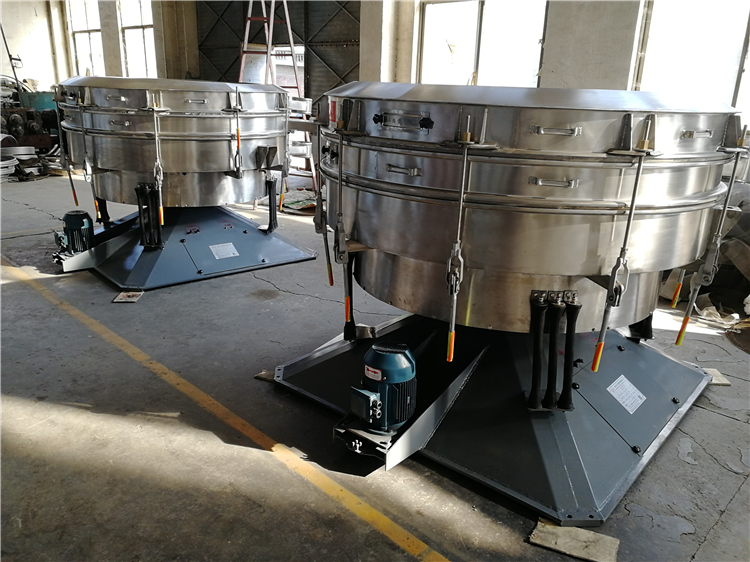

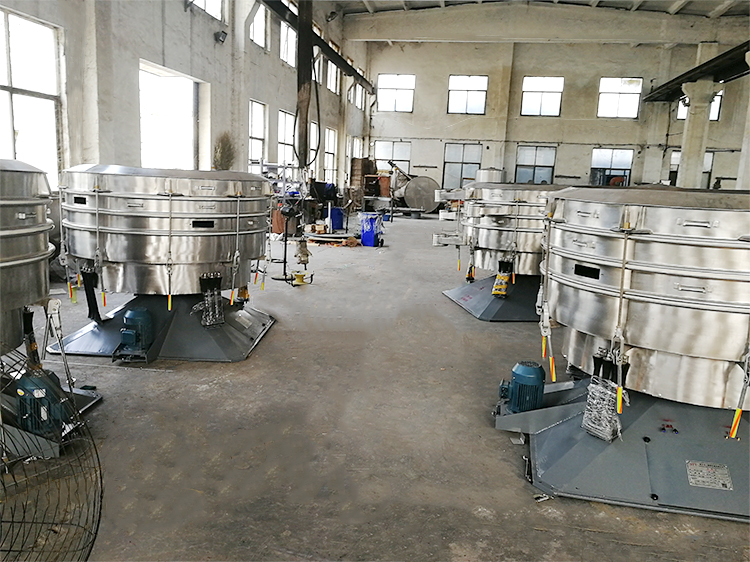

生产实例

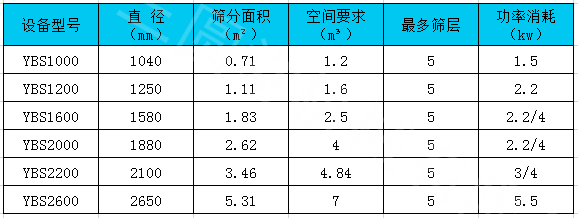

技术参数
