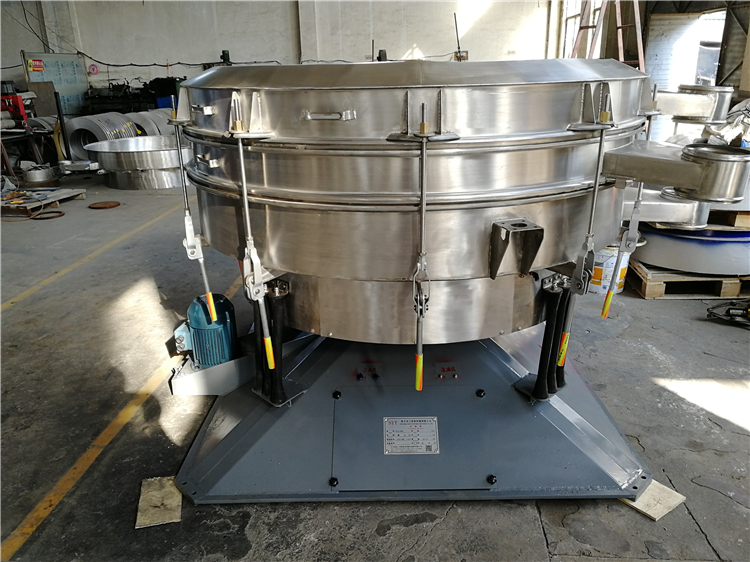

粮食粉末圆形摇摆筛

产品简介

圆形摇摆筛是三圆堂机械设备为了满足大产量、高精度筛分用户而特殊设计的一种新型精细筛分设备。摇摆筛是目前有效的模拟人类手工筛分动作和过程的筛分机，其筛分精度、效率及筛网寿均是常规振动筛的5-10倍，适合筛选所有精细、超细范围的粉末与微粒状物料，特别是难以处理的物料。

应用范围

广泛应用于粮食、化工、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业行业。

适用物料

糖粉、淀粉、豆浆、奶粉、铁粉、合金粉、锌粉、颜料、洗衣粉、油漆、纯碱等物料

产品特点

1.换网方便，可处理干湿物料。

2.全密封结构，防止粉尘污染。

3.选动力驱动系统负荷小频率低，节能******。

4.出料口可以向任意一个方向旋转，便于安排流水线生产。

5.处理量大，筛分率高，摇摆筛筛分精度一般在95％以上。

6.设计降低了运行个维修成本，大大延长了使用寿命。

7.整体设备相对体积小、重量轻、安装维修便利且噪音污染小。

8.不会出现一般振动筛经常出现的堵网问题，解决了部分物料难筛分的问题。

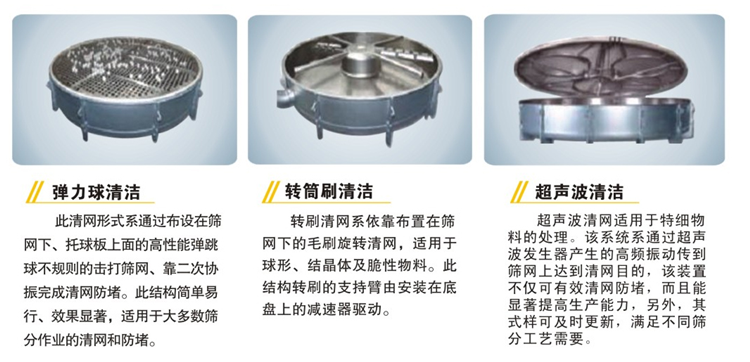

清网方式

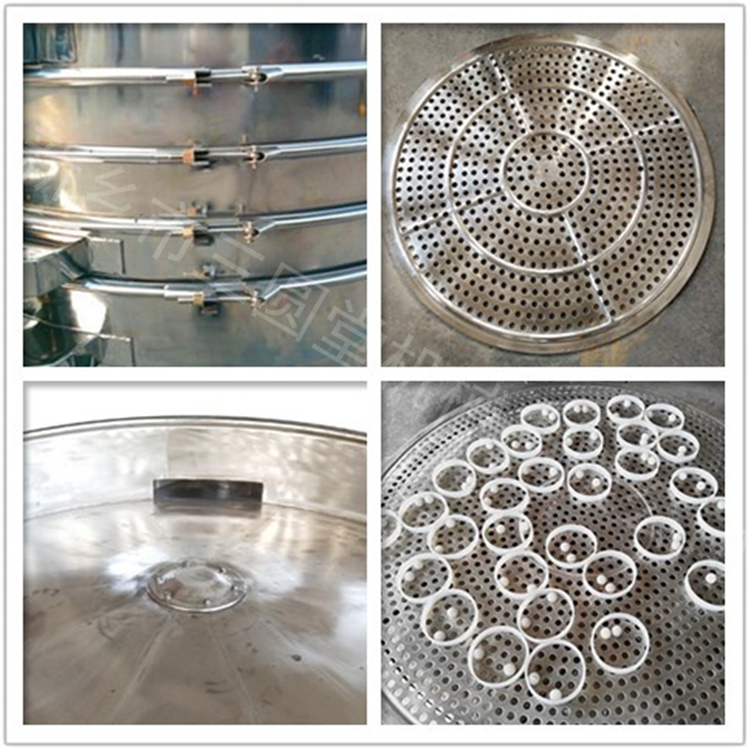

弹力球清洁

此训网形式黑通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防此结构简单易行、************，适用于大多数筛分作业的清网和防堵。

转筒刷清洁

转刷清网系依靠布置在筛网下的毛刷转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

超声波清洁

超声波清网适用于特细物料的处理。该系统系通过超声波发生器产生的高频振动传到筛网上达到清网目的，该装置不仅可有效清网防堵，而且能显著提高生产能力，另外，其式样可及时更新，满足不同筛分工艺需要

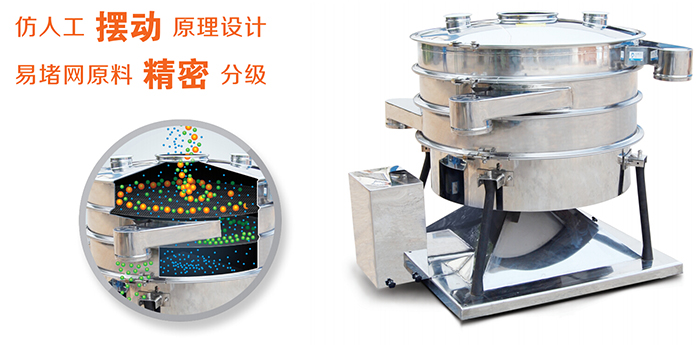

工作原理



1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调；

2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整；

3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到******处，******处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

5、此次过程在每筛层之间重复进行。

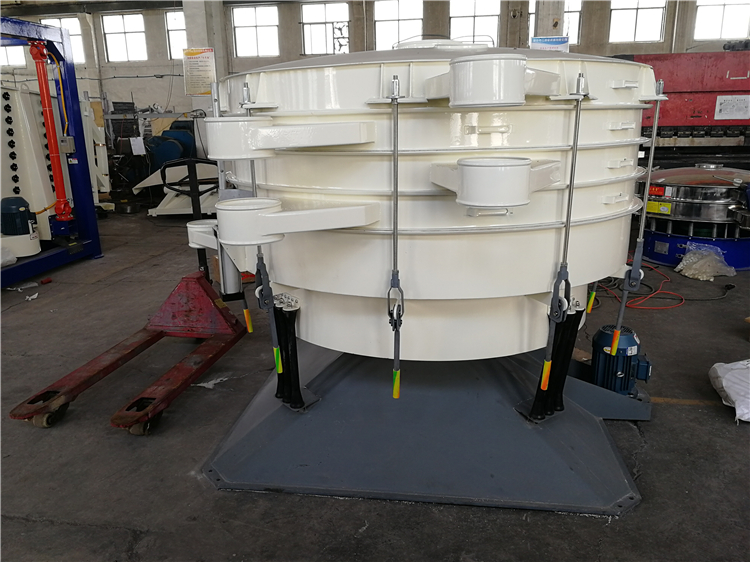

生产实例

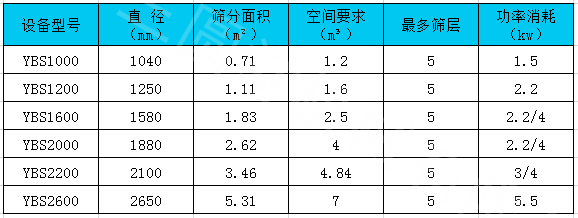

技术参数
