颗粒粉末圆形摇摆筛

产品简介

圆形摇摆筛是新乡市三圆堂机械根据人工摇晃原理而制作的满足大产量、高密度、超精细的筛分要求，而设计的一种新型筛分机。该机器成功的模拟了人工筛分运动的有效原理，在筛分精度、效率、产量、筛网寿命等方面均是常规振动筛等筛分设备的5-10倍，符合所有精细与细范围的粉末与微粒状物料，特别适合筛分难以处理的物料。并可根据物料的物理特性，客户的不同筛分要求对相互独立可调的转速、偏心距、径向力等参数进行调整，改变物料在筛面停留时间和运动路线，防止易产生静电而抱团堵网的高附加值粉料，达到高精度高产能的筛分目的。

应用范围

广泛应用于化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业行业。

适用物料

适用于颗粒药丸、微丸、微粉、金属粉末、非金属粉末、塑料粉末、添加剂、奶粉、豆奶粉、调味料、木糖醇、柠檬酸、蛋白粉、涂料粉末等微粉、粉末、精细粉末的筛分与分级。

产品特点

用于精细粉末的筛分，特别适合难处理的物料。

1、效率高。有效模仿人工筛分动作和过程，物料在筛面呈现渐开螺旋线运动，物料与筛网精密接触，筛分精度高达90-95%！

2、保护物料。柔和的摇滚筛分，不会对毛料的颗粒原结构形成破坏，不容易产生静电，对易燃易爆易产生静电的物料筛分是好的选择。　

3、寿命长。物料颗粒的垂直方向加速度值低，柔和摇滚筛分，使筛网不易损坏，大大延长筛网和其他零部件的使用寿命。

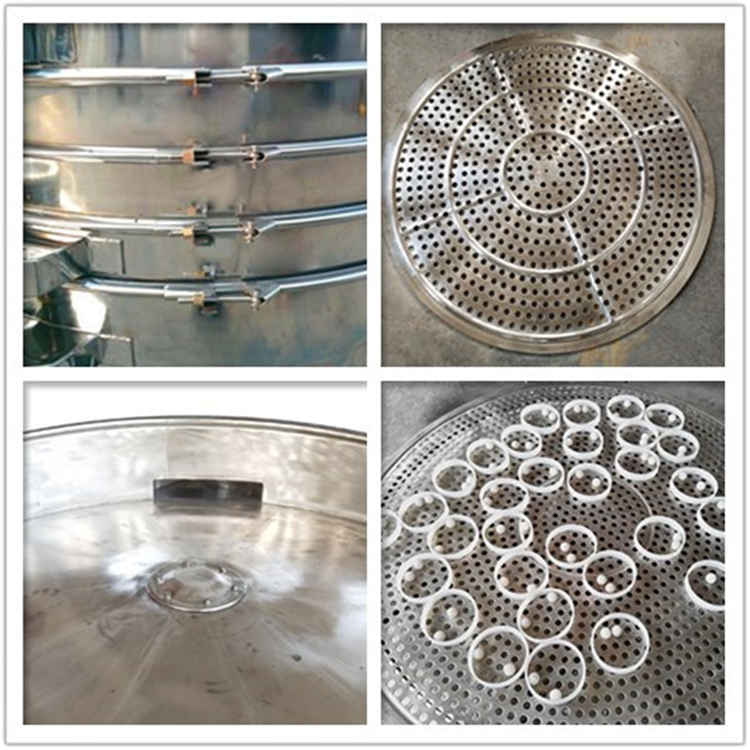

4、清洁卫生。弹跳球清洁网面，洁净卫生，确保筛分的连续性；全封闭作业。

5、拆装方便。圆形积木式拼装结构，装，拆简单。出料口可随意360度旋转。

6、噪音低。噪音低至75dBa，是振动筛等其它筛分设备的五分之一。

7、相对旋振筛、直线筛等传统筛分设备可达到高达5倍的单位面积处理量。

8、采用低频率小负荷工作，加速度比振动筛低4.5倍，物料颗粒的垂直方向加速度值低，使筛网不易损坏延长筛网的使用寿命有利于提高设备使用寿命，降低运行及维修成本。

9、采用普通电机作为动力源，比振动电机使用寿命高数倍。

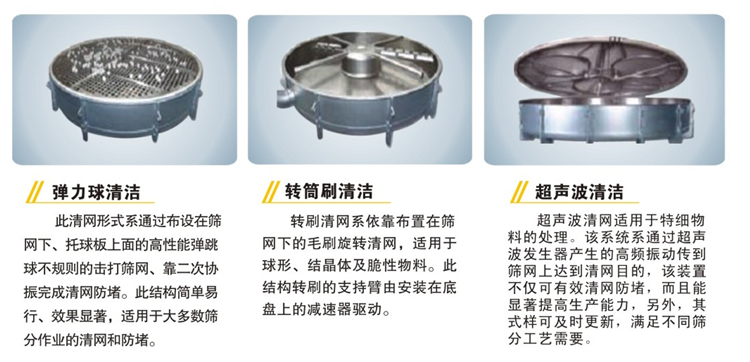

清网方式

弹力球清洁

此训网形式黑通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防此结构简单易行、************，适用于大多数筛分作业的清网和防堵。

转筒刷清洁

转刷清网系依靠布置在筛网下的毛刷转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

超声波清洁

超声波清网适用于特细物料的处理。该系统系通过超声波发生器产生的高频振动传到筛网上达到清网目的，该装置不仅可有效清网防堵，而且能显著提高生产能力，另外，其式样可及时更新，满足不同筛分工艺需要

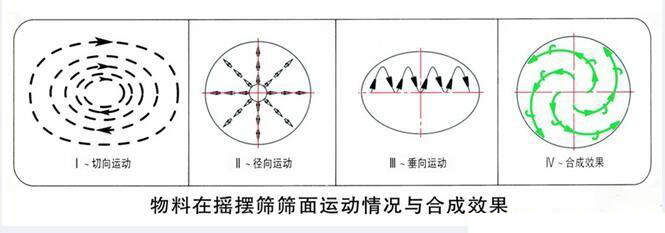

工作原理

1、基本的运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调。

2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到******处，******处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

5、此次过程在每筛层之间重复进行。

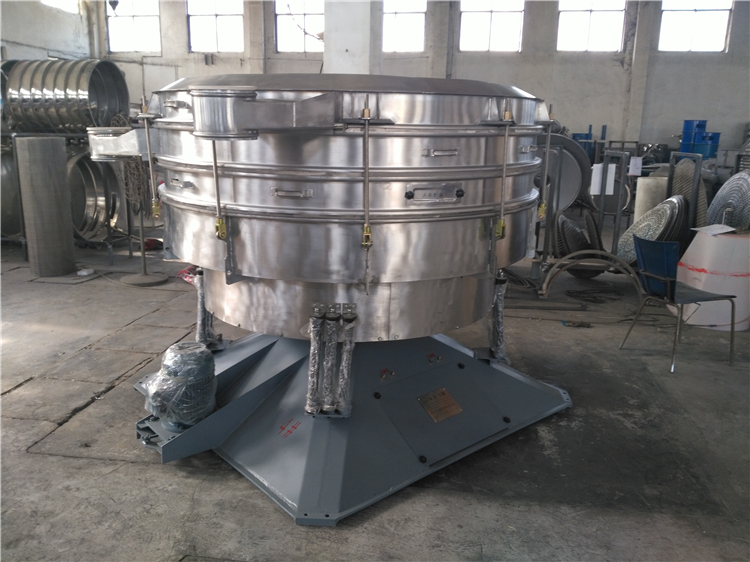

生产实例

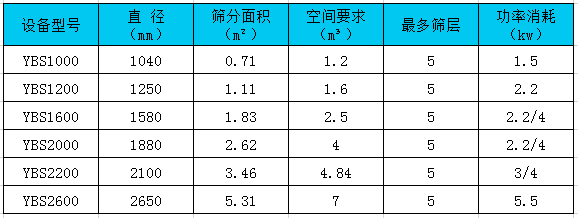

技术参数
