金属粉末方形摇摆筛

产品简介

方形摇摆筛是三圆堂公司为了满足大产量、高密度的筛分要求，而设计的一种多用途新型筛分设备。由于结构和工作原理，使得摇摆筛特别适用于对微粒状物料和微细粉物料的筛分处理。其全新的设计理念的结构，使之成为接近手工筛分作业的筛分设备，巧妙的把筛--(平面圆周运动)、簸 --(向上抛物运动)结合起来，可通过调整经向角和切向角，改变物料在筛面停留时间和运动路线，达到筛分效果。三圆堂方形摇摆筛成功的模拟了人工筛分运动的有效原理 (筛分精度、效率、筛网寿命均是常规圆筛的5-10倍)。

应用范围

方形摇摆筛适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、糖业、盐业、粮食等各种与颗粒、粉粒有关行业的干、湿式筛分

适用物料

微粒状物料和微细粉物料

产品特点

1、相对旋振筛、直线筛等传统筛分设备可达到高达5倍的单位面积处理量。

2、有效模仿人工筛分动作和过程，物料在筛面呈现渐开螺旋线运动轨迹，使物料在相对面积上走过相对长的路程，筛分精度高达90%-95%。

3、设计精巧，圆形积木式拼装结构，设备相对体积小，重量轻，优化重理均衡，地基动态负荷低。安装，拆卸简单。出料口360°圆周内任意调整，便于工艺布置。

4、采用低频率小负荷工作，加速度比振动筛低4.5倍，垂直方向加速度值低，使筛网不易损坏延长筛网的使用寿命有利于提高设备使用寿命，降低运行及维修成本。另外柔和的摇摆筛分动力系统对设备及所筛分物料作用小，不会对物料的颗粒原结构形成破坏，不容易产生静电。

5、全封闭结构，密封除尘效果好，基本不存在物料粉尘泄露现象。

6、筛面可方便地加设多种清网装置，可有效解决筛面堵塞问题，确保筛分的连续性。五种不同的清网装置方式可供您选择，如：弹跳球清洁网面，滚刷清洁网面，喷气方式清洁网面，弹性刮板清洁网面，超声波技术清洁网面。

7、噪声污染小，噪声<75分贝。

8、采用普通电机作为动力源，比振动电机使用寿命高数倍。

产品维护

1.在对方形摇摆筛进行周检时，要将设备所有松动的螺栓进行紧固，尤其是激振器、筛面和支承装置的螺栓要特别留意，而且严禁野蛮操作，防止损坏设备。

2.日常要仔细检查设备三角带的张紧程度，适当张紧。

3.筛框是设备的重要部件，日常要多加留意主梁和全部横梁的焊缝情况，全面保证焊缝严实，不会出现裂纹情况。

4.对筛网进行维护时，要对磨损严重的筛网进行更换，即使是新筛网， 也要每隔4-8h重新张紧一次，直到张紧为止。

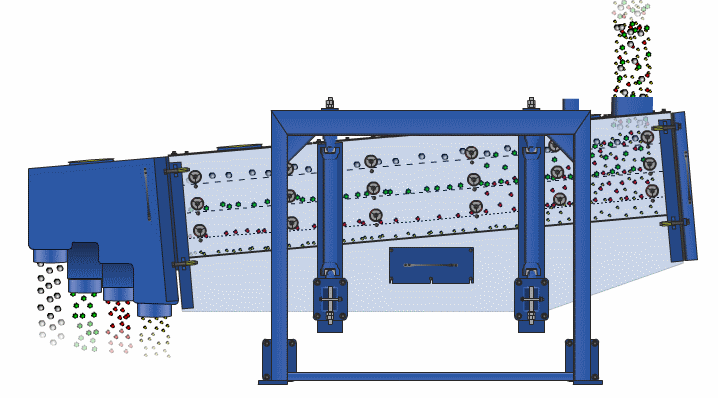

工作原理

方形摇摆筛的筛面是水平或微倾斜布置的，一般倾斜的角度为0到5度之间，当筛机正常启动后，筛箱就会在惯性力的作用下作前后往复式运动，并带动着筛面作周期性摇摆，物物料从中心到外缘在整个筛面上均匀分散，作平面回旋式运动，由此小于筛面孔径的物料通过筛孔落到下物被成功分离排出，而较大颗粒的物料连续翻滚作跳跃式运动被运送到******处，******处是一个可调节的导向装置，可有效控制物料的流量大小，并能控制物料在筛面上的停留时间，到此从而完成筛分工作。

从方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。

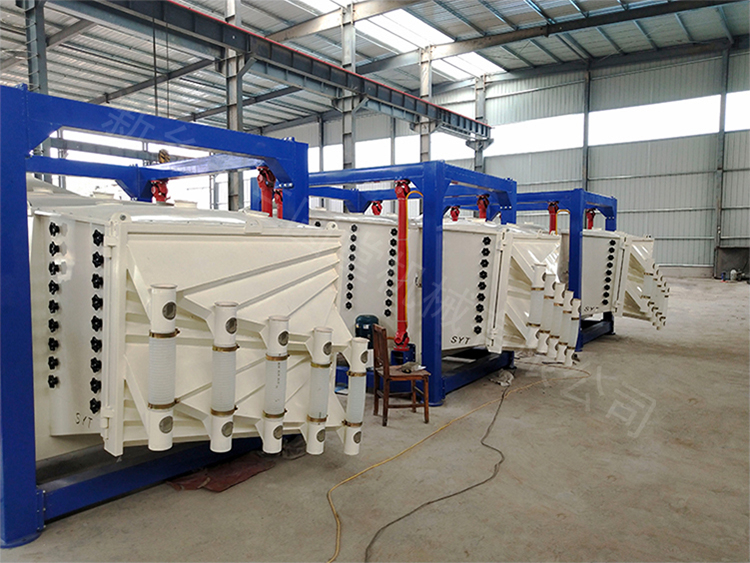

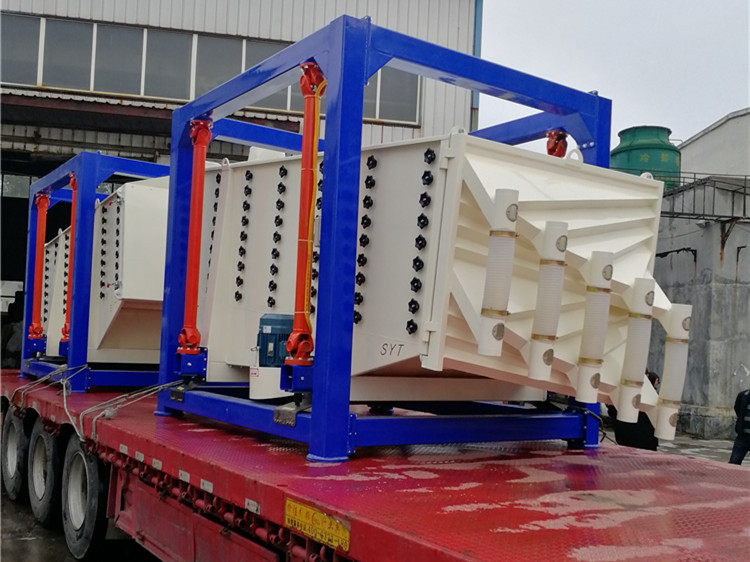

生产实例

技术参数
