两层碳钢圆形旋振筛分机

旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

产品特点

1）体积小、重量轻、移动方便、出料口方向(360°)可调整，粗、细料自动排出，可自动化或人工作业。

2）筛分精度高、效率高，粉、粒、粘液类均可使用。

3）筛网不阻塞、粉末不飞扬、筛分可达500目（28微米）过滤可达5微米。

4）网架设计（单网双箍、子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

5）无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作。

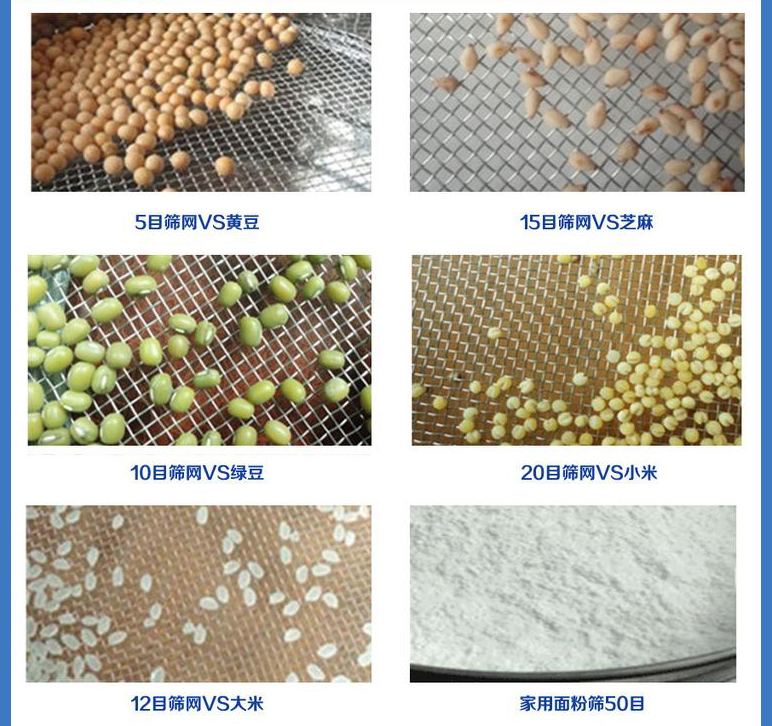

筛分范围

工作原理

三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，然后完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。

如何选购振动筛

1）您需要筛分什么物料？需要多大尺寸、几层筛网？

2）您是用来除杂、过滤？筛分处理量需要达到多少？

3）您需要什么材质(全不锈钢、接触物料不锈钢)的旋振筛？

生产实例

技术参数
