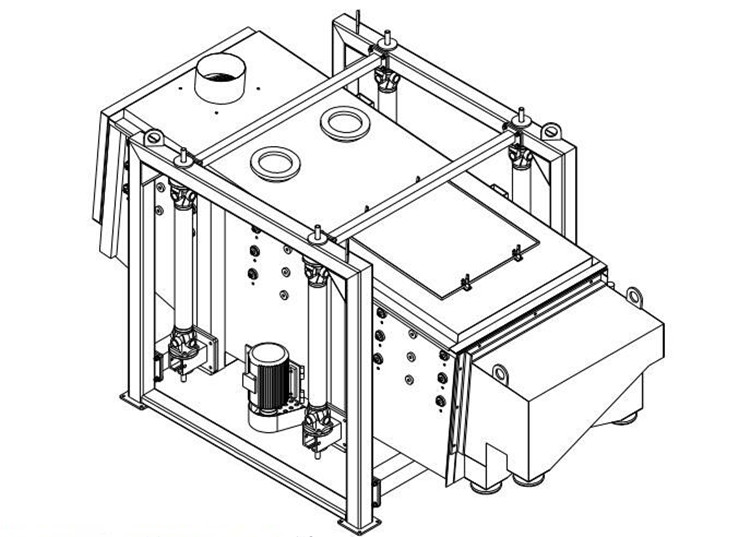

方形箱式摇摆筛结构图

方形摇摆筛的设计是为了充分满足大产量，高密度筛选的生产厂家而特殊设计的一种******率 筛分设备，简易的筛选是双眼注视双手筛选。摇摆筛分设备就是对此的机械摸拟，它是现阶段有效的摸拟了手工筛选运动的有效原理（筛选精度、效率、筛网寿命均是常用圆筛的5-10倍），适用于全部精细与超细范围的粉末与微粒状原料，非常适用于难以处理的原料。

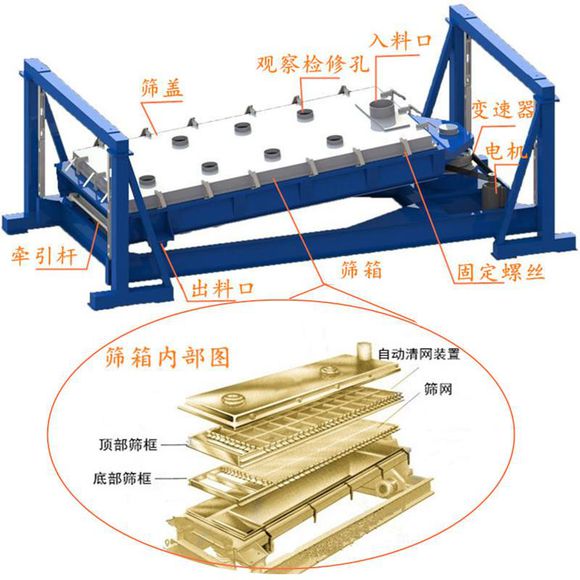

结构原理

★基本的回转运动与手工筛选相类似。偏心率从25到40毫米可调节，低速V型皮带驱动从120到360rpm可调节

★每一种原料的停留时间可以通过方形摇摆筛的径向与切角朝驱动轴线方面进行修改

★因此建立水平与抛掷三维翻滚运动。原料从中心点到边缘在整个筛面上均匀分散，故而以螺旋运动往轴向传播。细小颗粒故而完成了整个筛选过程。

★水平与垂直加速度跟着粒子的运动而增加，非常接近筛孔尺寸大小的颗粒随之成功分离；相对较大颗粒被运到******，******由一个可调节的导向装置控制流量，该导向装置是控制原料停留时间的又一个因素。

★这个过程在每筛层之间重复进行。

广泛适用行业

化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖盐业、再生等行业。
