方形摇摆筛的结构原理

在前面的文章中我们已经多次提到过，方形摇摆筛是带动物料进行水平圆周回旋运动的仿人工筛分设备，筛分效率和精度兼顾，那么到底是怎样的结构使得方形摇摆筛可以这样工作呢？下面我们就来一起了解吧！

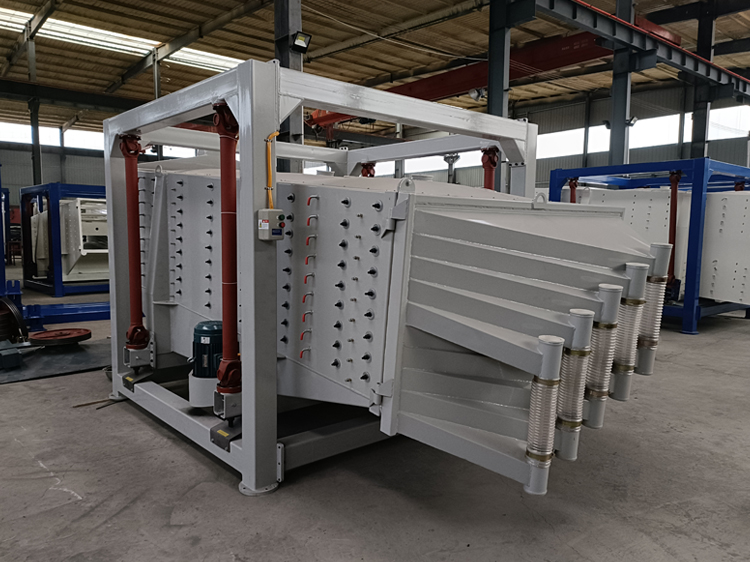

方形摇摆筛自身存在一定的倾斜（约0°-5°），主要由入料口、观察孔、筛框、筛网、筛箱、自清理系统、变速器、底座、出料口、电机等部分组成。

1、框架结构——关键支撑：

方形摇摆筛利用四根万向传动轴把箱体挂在外框架上，通过和变速器、电机的配合，让箱体进行平面回旋的筛分运动，不仅稳固，而且美观大方；

2、变速器——运行核心：

整体箱式结构的变速器将电机产生的源动力均匀分散并传递，也十分牢固，是方形摇摆筛能够仿人工温和运行的关键结构；

3、电机——动力来源：

电机通电后为整台机器提供运行动力；

4、筛箱和筛网——筛分主体：

筛箱和筛网通过勾板和筛网夹具连接在一起，十分牢靠，将筛网拉紧使得内部不容易窜料，筛分精度更高，也更方便进行筛网的更换；同时根据需求可在筛箱内加多层不同目数的筛网，进行物料分级；筛箱可根据需求进行多箱设计，提效增量；

5、自清理系统——辅助作业：

自动清理系统由弹跳球和挡球网组成，分布在筛网之间，在筛机运行的时候，弹跳球同时工作，撞击筛网解决物料堵孔问题；

6、入料口、观察孔和出料口——紧密配合：

进料口改变了原来依附在后门上的设计，增加分料板结构使进料也越发简单快捷、分料更有效均匀，观察孔用来控制物料筛分精度和堵网情况；出料口位于方形摇摆筛斜下方，可以根据客户的物料筛分需要进行各种不同设计通过改变出料口的角度、长度、料管直径等方式，适应各种性状物料流出筛体。
