换能器在超声波振动筛中的作用

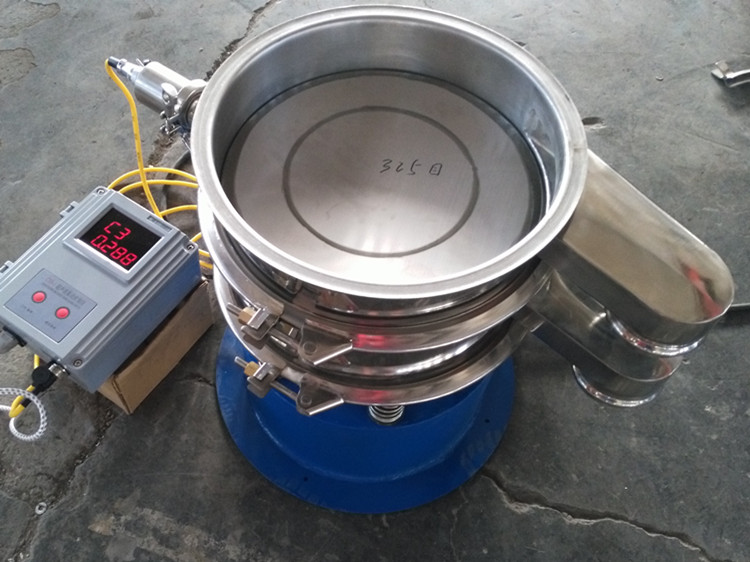

超声波振动筛比一般的振动筛多了一套超声波装置，主要由超声波振动筛电源、超声波振动筛换能器、共振器、HF连接电缆组成。超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些振荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和精度。

超声波振动筛换能器概述：

超声波振动筛换能器是压电换能器的一种，它由压盖、压电陶瓷、电极片、辐射头、预应力螺钉以及绝缘套管组成，压电陶瓷圆盘换能器采用厚度方向极化的PZT-5压电材料制成Cymbal阵列接收器由8～16只Cymbal换能器、两个金属圆环和橡胶垫圈组成。压电陶瓷圆盘换能器用作基本的超声波换能器，由它发射和接收超声波信号；Cymbal阵列接收器位于圆盘式压电换能器之上，作为超声波接收器，用于接收圆盘换能器频带之外的多普勒回波信号。 换能器现广泛应用于各种各样振动筛设备筛网上，使振动筛设备由以前的机械振动加进超声振动，分料更细致、均匀、快捷，特别适用于细粉料的筛分。

超声波振动筛换能器特点：

筛分能力和更高的筛分精度，实现高精度筛分，筛分精度可大幅提高，产量可提高0.5-10倍。

有效防止筛网堵塞，真正解决强吸附性、易团聚、高静电、轻比重物料的筛分难题。 保证所筛分物料的特性不变

DDS数字信号输入，实时扫频监测谐振频率实现频率自动跟踪。

特殊设计的换能器能量转换效率高。 24小时连续工作，控制电源和换能器不需降温。

换能器与筛网采用螺扣连接，便于拆装、清洁。

超声波振动筛换能器技术参数：

电源/信号发生器：

型号SF-250 功率输出:150W 频率:32-36KHZ

净重：3 公斤 脉冲器：0.1S-10S

压电变频能量转换器：CV33，PZT锆钛酸铅压电陶瓷

直径：38mm 长度： 75mm 重量：300g

电缆长度：300cm

电源：220V/50HZ

筛网规格：筛面直径：Φ300-1200mm，筛分颗粒直径：10-100微米

超声波振筛换能器使用注意事项：

1、网架没有负载即网架没有绷网的时候，请勿打开超声波振动筛电源。否则，容易造成电源过流和网架及换能器的损坏。

2、在工作状态下的换能器一定要上紧，不能有粉尘进入超声波换能器里边，如果不小心有粉尘进入换能器里边了，则会导致换能器烧坏。

3、电压一定要稳定，如果电压忽高忽低导致超声波发生器不稳，则会导致换能器烧坏。

4、超声波振动筛不能长时间的在大于额定电流的状态下运行，如果长时间在大于额定电流的状态运行的话，则会烧坏换能器。

5、超声波电源上的换能器一定得是与之相匹配的，如果使用了没有经过测试不能有效的匹配在一起超声波发生器的话，则会导致换能器烧坏。
